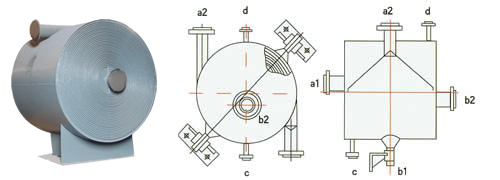

螺旋板式换热器

螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液,对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式换热器。
联系电话:139 1533 3689

产品详情

 【 螺旋板式换热器
 螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液,对液传热它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式换热器。




    螺旋板式换热器通过多年实践使用证明,确是一种高效换热设备,它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业中应用。换热器吸取当代国际先进技术,经独特的优化设计制造的液-液、汽-水热交换器。产品结构工艺按瑞典“阿尔法拉代”公司标准,螺旋板端面采用折边氩弧焊,“顶距柱”专用工艺为电容蓄电接触器,提高了内在和外表的质量得到“宝钢”认可,能取代进口。
    不可拆式螺旋板换热器是按-机部标准JB/TQ724-89不可拆式螺旋板式换热器形式,基本参数与尺寸的规定而进行设计的,它具备制造简单,成本低,体积小和传热性能好等优点,但也有它的不足之处,例如不能进行机械清洗,坏了不易检修等,选用者应根据工程的实际情况选取具体的设备使之最为有效。
结构及性能
    1、本设备适用于:液-液,气-气,气-液对流传热可用于蒸汽冷凝和液体蒸发传热,化工,石油,医药,机械,电力,轻工和纺织等工业部门均可选用。
    2、本设备由两张钢板卷制而成,形成了两个均匀的螺旋通道,两种传热截止可进行全逆流流动,适用小温差传热,便于回收低温热源并可准确地控制出口温度。
    3、在壳体上的接管是切向结构,局部阻力小,螺旋通道的曲率是均匀的,流体在设备内流动没有大的换向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。
    4、螺旋通道的端面是焊接密封的,密封性能好,结构可靠。
    5、不易检修,尤其是内部板出现问题时极难修理,有些厂把设备两端焊缝全部车掉,重新将板展平补焊后再卷制,这样做消耗的工时太大,因选用螺旋板式换热器防腐是十分重要的。
    6、不能进行机械清洗,生产实践证明,螺旋板换热器与一般列管式换热器相比是不容易堵塞的,尤其是泥沙、小贝壳等悬浮颗粒杂质不易在螺旋通道内沉积,分析其原因;一是因为它是单通道杂质在通道内的沉积一形成周转的流还就会提高至把它冲掉,二事故因为螺旋通道内没有死角,杂质容易被冲出。
    7、因为螺旋通道内有定距柱支撑通道间距,甩以不得有纤维状杂质(棉纱,草棍,树叶等)进入换热器内部。
    8、严格控制冷却水出口温度在结垢温度以下。
    9、常用的清洗方法是用蒸汽吹净或碱洗,蒸汽吹入要向接管,把杂质从设备内吹出,很多使用厂认为这是行之有效的方法。
可拆式(Ⅱ型、Ⅲ型)螺旋板式换热器
    结构原理与不可拆式换热器基本相同,但其中通道可拆开清洗,两端加封头密封。特别适用有粘性、有沉淀液体的液与液交换,以及气一液,蒸汽冷凝。由于可拆式换热器需增添封头、法兰等部件,设备成本比不可拆式换热器稍大。
基本参数
    螺旋板式换热器的公称压力PN规定为0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指单通道随的最大工作压力)试验压力为工作压力的1.25倍。
    螺旋板式换热器与介质接触部分的材质,碳素钢为Q235A、Q235AF,不锈钢酸钢为SUS321、SUS304。其它材质可根据用户要求选定。
    允许工作温度:碳素钢的t=0~+350℃,不锈钢酸钢的t=-40~500℃,升温降压范围按压力容器的有关规定。选用本设备时,应通过洽当的工艺计算,使设备通道内的流体达到湍流状态。(一般液体流速1m/Sec气体流速10m/Sec)。
    单台设备不能满足使用要求,可以多台组合使用,但组合时必须符合下列规定:
    并联组合,串联组合:设备和通道间距相同。混合组合:一个通道并联,一个通道串联。
不锈耐酸钢制PN0.6、1.6MPa不可拆式(Ⅰ型)螺旋板换热器


公称换热面积m2
通道间距mm
计算
换热面积
m2
流 速
1m/ces时
处理量m3/h
接管公称直径
型 号
重量(kg)
I 6B型
I 16B型
1
61.03.8940I 6,I 16B1-0.2/300-64450
2
62.13.8940I 6,I 16B2-0.2/400-67885
4
64.48.250I 6,I 16B4-0.4/400-6131135
104.517.380I 6,I 16B4-0.5/450-10129133
104.813.770I 6,I 16B4-0.4/500-10161205
8
67.38.2150I 6,I 16B8-0.4/500-6212215
107.8517.380I 6,I 16B8-0.5/550-10235273
107.320.9080I 6,I 16B8-0.6/500-10237275
10
611.18.2150I 6,I 16B10-0.4/600-6295355
1011.517.380I 6,I 16B10-0.5/650-10315405
1011.220.9080I 6,I 16B10-0.6/600-10305395
15
616.912.5470I 6,I 16B15-0.6/600-6415490
1014.7217.380I 6,I 16B15-0.5/760-10405575
1015.028.180I 6,I 16B15-0.8/600-10400570
1415.639.3100I 6,I 16B15-0.8/700-14505680
20
621.78.2150I 6,I 16B20-0.4/800-6540710
1021.020.9080I 6,I 16B20-0.6/800-10555735
1420.939.30100I 6,I 16B20-0.8/800-14660830
25
1026.629.9080I 6,I 16B25-0.6/900-10610950
1426.939.20100I 6,I 16B25-0.8/900-147201060
30
1028.228.10100I 6,I 16B30-0.8/800-147501180
1432.239.20100I 6,I 16B30-0.8/1000-149801370
40
1045.435.30100I 6,I 16B40-1.0/900-1011301515
1440.219.4125I 6,I 16B40-1.0/1000-1412001630
50
1053.935.3100I 6,I 16B50-1.0/1000-1413601755
60
1061.0535.3100I 6,I 16B60-1.0/1100-1019202112
1460.0849.40125I 6,I 16B60-1.0/1200-1420002200
80
1081.8335.3100I 6,I 16B80-1.0/1200-1025602816
1480.949.40125I 6,I 16B80-1.0/1400-1426671934
100
10101.935.3100I 6,I 16B100-1.0/1300-1032003520
14100.0649.40125I 6,I 16B100-1.0/1500-1433333666
120
10115.535.3100I 6,I 16B120-1.0/1500-1038704257
14119.049.40125I 6,I 16B120-1.0/1700-1440204422
130
14128.8049.4125I 6,I 16B130-1.0/1750-1442414665
18129.0963.5150I 6,I 16B130-1.0/1967-1844624908
150
14148.149.4125I 6,I 16B150-1.0/1890-1447025172
18148.263.5150I 6,I 16B150-1.0/2010-1849625458
公称换热面积m2
通道间距mm
计算换热面积 m2
流 速
1m/ces时
处理量
m3/h
接管公称直径
型 号
重量(kg)
I 6T型I 16T型
6
66.58.250I 6, I 16T6-0.4/500-6230280
105.813.770I 6, I 16T6-0.4/600-10285350
8
68.78.250I 6, I 16T8-0.4/600-6370430
107.717.380I 6, I 16T8-0.5/660-10395454
108.713.770I 6, I 16T8-0.4/700-10405465
10
69.912.570I 6, I 16T10-0.6/500-6335395
109.217.3080I 6, I 16T10-0.5/660-10472543
108.820.980I 6, I 16T10-0.6/600-10410495
15
612.58.250I 6, I 16T15-0.4/700-6510580
1014.6417.3080I 6, I 16T15-0.5/800-10679781
1013.320.980I 6, I 16T15-0.6/700-10575680
1413.829.2100I 6, I 16T15-0.6/800-14640755
20
619.012.570I 6, I 16T20-0.6/700-6730845
1018.328.180I 6, I 16T20-0.8/800-10735870
1418.539.3100I 6, I 16T20-0.8-800-14810960
25
1023.128.1100I 6, I 16T25-0.8/800-109351120
1423.349.4125I 6, I 16T25-1.0/800-1410001165
30
1029.035.3100I 6, I 16T30-1.0/800-1011901470
1428.159.4125I 6, I 16T30-1.2/800-1411701425
40
1040.920.980I 6, I 16T40-0.6/1200-1017251885
1442.339.3100I 6, I 16T40-0.8/1200-1418452110
1844.963.5150I 6, I 16T40-1.0/1200-1820752405
50
1046.235.5100I 6, I 16T50-1.0/1000-1018002085
1453.249.4125I 6, I 16T50-1.0/1200-1424902595
1854.076.3150I 6, I 16T50-1.2/1200-1824352820
60
1056.820.980I 6, I 16T60-0.6/1400-1023302635
1460.739.3100I 6, I 16T60-0.8/1400-1425952850
1859.663.5150I 6, I 16T60-1.0/1400-1827303150
80
1076.428.1100I 6, I 16T80-0.8/1400-1029704060
1478.639.3100I 6, I 16T80-0.8/1600-1431203605
1882.063.5150I 6, I 16T80-1.0/1600-1835804205
100
10101.428.1100I 6, I 16T100-0.8/1600-1039054330
1498.849.4125I 6, I 16T100-1.0/1600-1440404585
1898.876.3150I 6, I 16T100-1.2/1600-1842004930
120
10115.542.5125I 6, I 16T120-1.2/1400-1043504980
14119.059.4125I 6, I 16T120-1.2/1600-1447705440
150
14149.1559.4125I 6, I 16T150-1.2/1800-1464317396
18149.8676.3150I 6, I 16T150-1.2/2000-1866437639
20147.683.81150I 6, I 16T150-1.2/2050-2067697784
